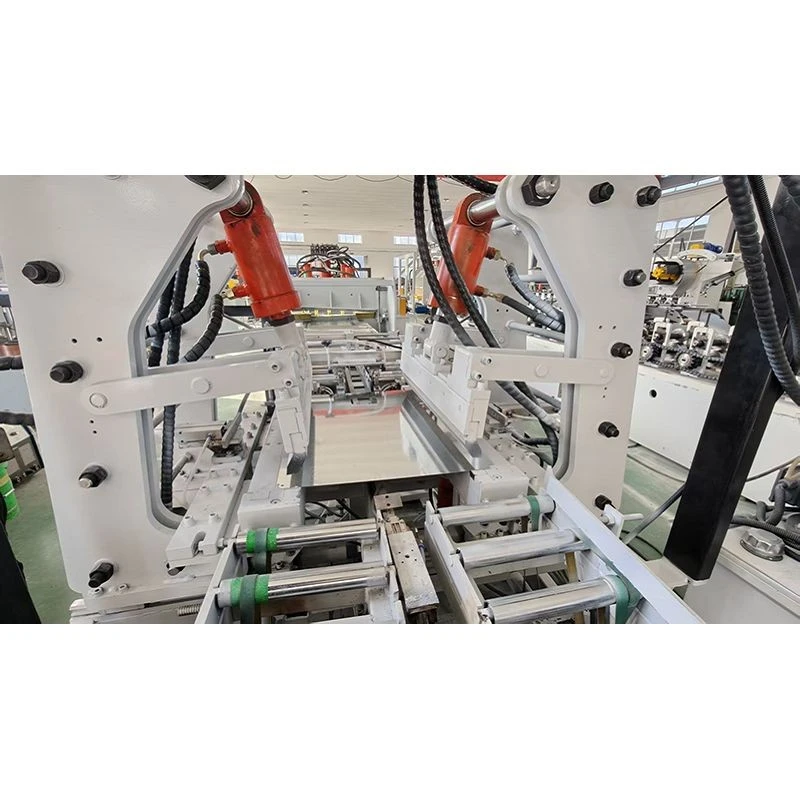

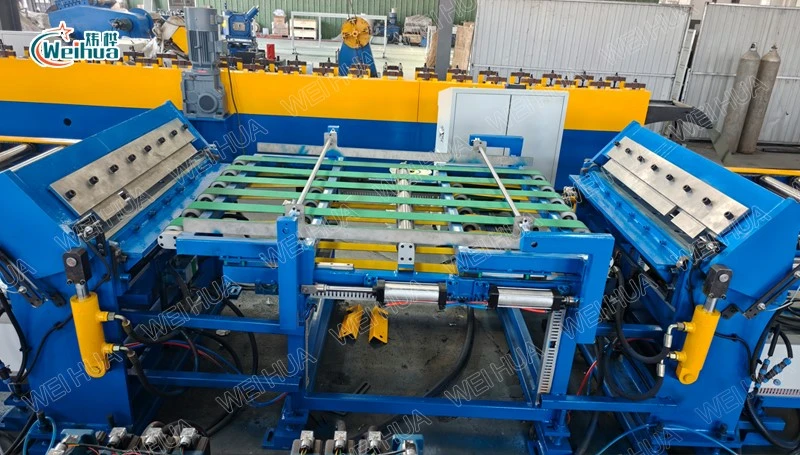

फायर कैबिनेट डोर पैनल रोल बनाने की मशीन
फायर कैबिनेट डोर पैनल रोल बनाने की मशीन फायर कैबिनेट डोर पैनल उत्पादन लाइन में मुख्य रोलिंग उपकरण है। इसे विशेष रूप से कई प्रगतिशील रोलिंग पासों के माध्यम से स्टील स्ट्रिप्स को पास करके फायर कैबिनेट दरवाजा पैनल के मजबूत रिब संरचना और मुड़े हुए किनारे के समोच्च को लगातार बनाने के लिए डिज़ाइन किया गया है। उपकरण Cr12 कठोर रोलर्स (HRC58 डिग्री -62 डिग्री), PLC नियंत्रण, आवृत्ति रूपांतरण ड्राइव, पावर 30kW, गति 0-4 टुकड़े/मिनट का उपयोग करता है, और 0.5-1.5 मिमी की मोटाई और 100-1000 मिमी की चौड़ाई के साथ प्लेटों को संसाधित कर सकता है, जो बाद की ग्लास विंडो स्थापना और झुकने की प्रक्रियाओं के लिए उच्च-सटीक दरवाजा पैनल रिक्त प्रदान करता है।
तकनीकी निर्देश
|
प्रोडक्ट का नाम |
फायर कैबिनेट डोर पैनल रोल बनाने की मशीन |
|
|
सामग्री विशिष्टता |
Q235 |
|
|
उत्पादन गति |
0-4 पीसी/मिनट |
|
|
काटने की विधि |
कतरने की मशीन |
|
|
वोल्टेज पैरामीटर्स |
380V/415V, 50Hz, 3-चरण |
|
|
विद्युत नियंत्रण |
पीएलसी |
|
|
मोटर चलाएँ |
परिवर्तनीय आवृत्ति मोटर ड्राइव |
|
|
पट्टी की मोटाई |
0.5-1.5 मिमी (ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित) |
|
|
पट्टी की चौड़ाई |
100mm-1000 मिमी |
|
|
रोल सामग्री |
सीआर12, बुझती एचआरसी58 डिग्री -62 डिग्री |
|
|
हाइड्रोलिक तेल का प्रकार |
46# हाइड्रोलिक तेल |
|
|
गियर तेल का प्रकार |
18# गियर ऑयल |
|
|
कुल मोटर शक्ति |
30 किलोवाट |
|
|
आयाम सहिष्णुता काटना |
±0.5 मिमी से कम या उसके बराबर (लंबाई 3000 मिमी से कम या उसके बराबर) |
|
|
डाई सामग्री काटना |
Cr12MoV |
|
|
वायु स्रोत |
0.5m³/मिनट; दबाव: 0.7MPa |
|
उत्पाद लाभ
I. फ्लैट, गैर-{2}}विकृत पतले{{3}प्लेट दरवाजा पैनलों के लिए मल्टी-पास प्रोग्रेसिव रोलिंग
फायर कैबिनेट दरवाजा पैनल आमतौर पर 0.5 - 1.0 मिमी पतली प्लेटों का उपयोग करते हैं, जो बनाने के दौरान लहरदार किनारों और विरूपण से ग्रस्त होते हैं। उपकरण प्रत्येक पास में समान रूप से वितरित विरूपण के साथ, एक बहु - पास प्रगतिशील रोलिंग प्रक्रिया को नियोजित करता है। स्टील की पट्टी धीरे-धीरे विकृत हो जाती है, जिससे एक ही बार में बड़े पैमाने पर विरूपण के कारण प्लेट की सतह पर तनाव की एकाग्रता से बचा जा सकता है। यह अच्छी सपाटता और सीधे किनारों को सुनिश्चित करता है, जो बाद में कांच की खिड़की की स्थापना के लिए एक सपाट आधार प्रदान करता है।
द्वितीय. प्लेट की सतह पर शून्य खरोंच के लिए Cr12 कठोर रोलर्स
फायर कैबिनेट के बाहरी घटक के रूप में, दरवाजे के पैनल को उच्च सतह गुणवत्ता की आवश्यकता होती है। रोलर्स HRC58 डिग्री -62 डिग्री की कठोरता के साथ Cr12 डाई स्टील से बने होते हैं, और सतह उत्कृष्ट चिकनाई के लिए सटीक ग्राउंड होती है। जब पतली प्लेट गुजरती है तो रोलर्स प्रभावी ढंग से प्लेट की सतह की रक्षा करते हैं, जिससे गैल्वेनाइज्ड परत खरोंच और इंडेंटेशन से मुक्त हो जाती है। बनने के बाद इसे बिना पीसने या मरम्मत के सीधे स्प्रे किया जा सकता है।
तृतीय. खिड़की के फ्रेम को मोड़ने का एक बार {{1}बार निर्माण
फायर कैबिनेट दरवाजे के पैनल पर कांच की खिड़कियां स्थापित करते समय, खिड़की के फ्रेम को पोजिशनिंग फोल्डिंग या निकला हुआ किनारा संरचना की आवश्यकता होती है। उपकरण रोल बनाने की प्रक्रिया के दौरान एक चरण में विंडो फ्रेम इंस्टॉलेशन फोल्डिंग एज बनाता है। फोल्डिंग किनारे का कोण सटीक है और चौड़ाई सुसंगत है, और यह मानक विंडो फ्रेम प्रोफ़ाइल के साथ कसकर फिट बैठता है, जिससे फोल्डिंग किनारे के बाद के माध्यमिक प्रसंस्करण की आवश्यकता समाप्त हो जाती है।
फ़ैक्टरी तस्वीरें

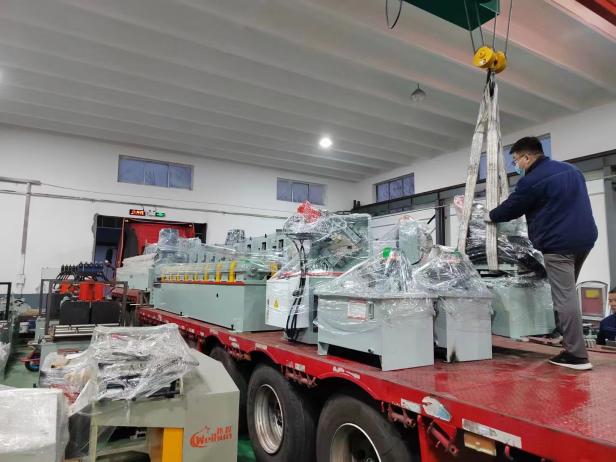

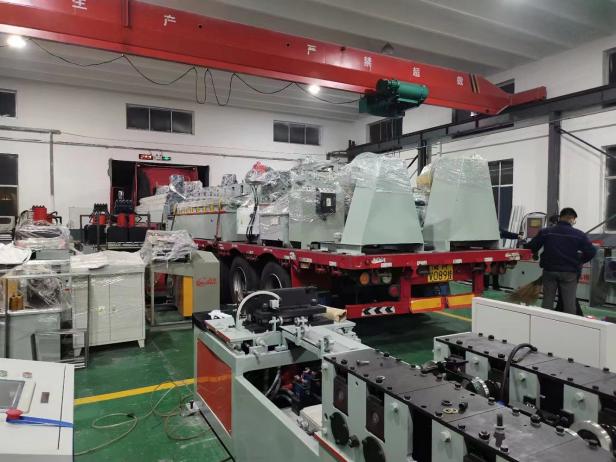

फ़ोटो शिपिंग
ग्राहक का आगमन
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप एक फैक्ट्री या ट्रेडिंग कंपनी हैं?
ए: हम वेफ़ांग, चीन में स्थित एक कारखाने हैं। इसमें उन्नत उपकरणों के बीस से अधिक सेट हैं, जिनमें एक नया सटीक मशीनिंग केंद्र, एनसी खराद, सीएनसी तार ईडीएम मशीनें और एक बड़ा ऑटोमोटिव प्रोफ़ाइल झुकने वाला परीक्षण मंच शामिल है। किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
प्रश्न: क्या मुझे दरवाजे के पैनलों की विभिन्न विशिष्टताओं का उत्पादन करने के लिए उपकरण बदलते समय रोलर्स को बदलने की आवश्यकता है?
उत्तर: अलग-अलग चौड़ाई और मोटाई वाले एक ही प्रकार के दरवाजे पैनलों के लिए, आप बस मापदंडों के विभाजन और बारीक ट्यूनिंग को समायोजित कर सकते हैं।
प्रश्न: क्या मजबूत पसलियाँ बनने के बाद दरवाजे के पैनल के पीछे कोई निशान होंगे?
उत्तर: नहीं। उपकरण बनाने के लिए समर्थन रोलर्स का उपयोग करता है, और मजबूत करने वाली पसलियों के पीछे गठन के दौरान संबंधित समर्थन होता है, इसलिए कोई डेंट या निशान उत्पन्न नहीं होगा। दरवाज़े के पैनल का अगला भाग सपाट है, और पीछे की ओर मजबूत पसलियाँ स्पष्ट रूप से दिखाई देती हैं। आगे और पीछे दोनों की उपस्थिति फायर बॉक्स दरवाजा पैनलों की आवश्यकताओं को पूरा करती है।
